標高柱(三角網測站)



本章節會劃分為以下段落:



簡介

標高柱對行山人仕應該不會陌生,它們由地政總署測繪處豎立及管理。標高柱正確名稱是三角網測站或三角測量站(Trigonometrical Station/Triangulation Monument),根據測繪處網站資料,截至2019年5月,本港約有:

  • 232個三角網測站(Trigonometrical Stations)
  • 3,498個導線控制點(Traverse Stations)
  • 46個GPS控制網(Control Stations)

除了地政總署測繪處網站之外,測量站的資料可以於政府的「地理資訊地圖」內搜尋,亦可以於政府的「資料一線通」下載,大家亦可以參考測繪處的數據字典, 看看測量站有哪些外觀及命名方式。



外觀

除了「柱」之外,測量站還有其他外觀,例如:

  • 圓樁鐵盒 (Picket Box)
  • 區域測量站 (Urban Survey Mark)
  • 基岩水準點 (Bedrock Bench Mark)
  • 不鏽鋼棒 (Stainless Steel Rod)

綜合2019年5月「資料一線通」及數據字典資料,「柱」型的標高柱有以下款式:

類型
(BEACON)
形狀 高度(米) 數量 例子 位置     備註

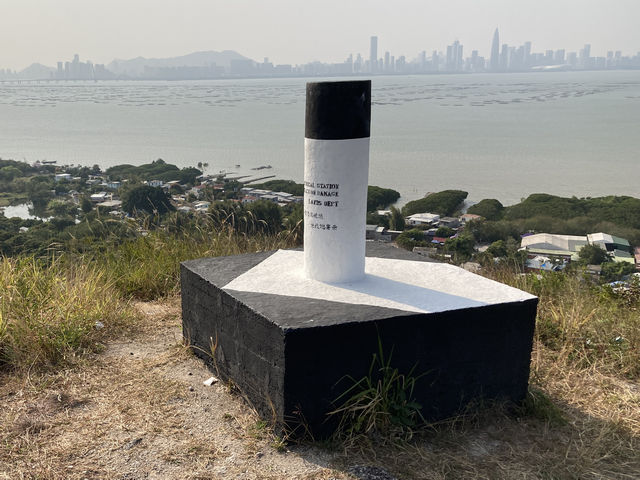

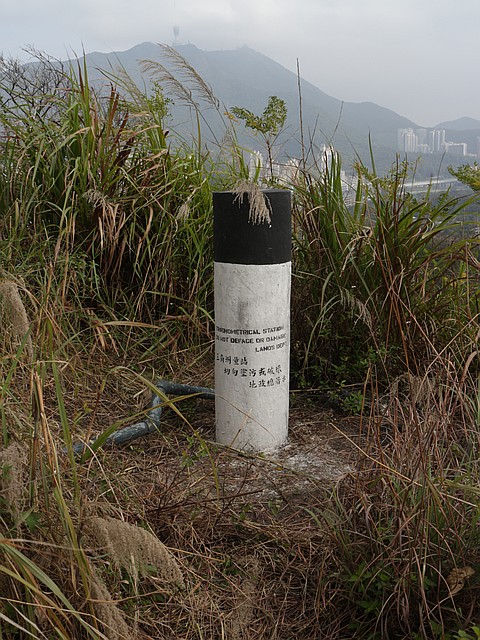

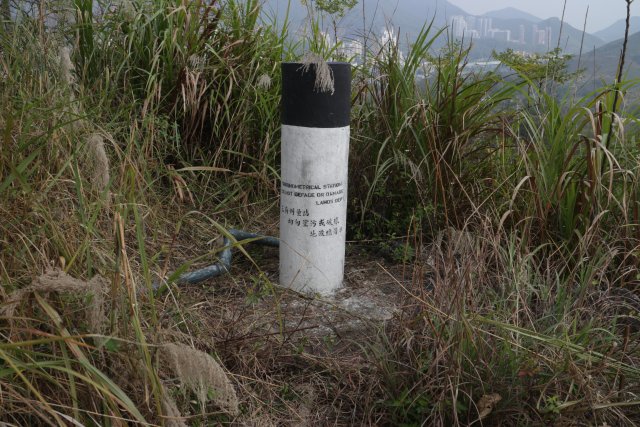

TYPE A 圓柱 1.2-1.3 372 #424 白虎山 它是全港最北標高柱

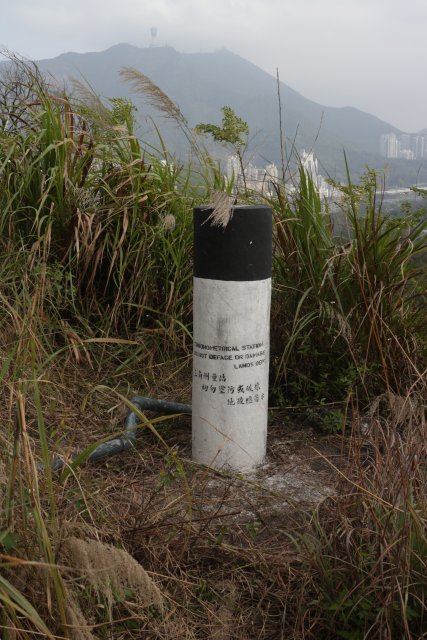

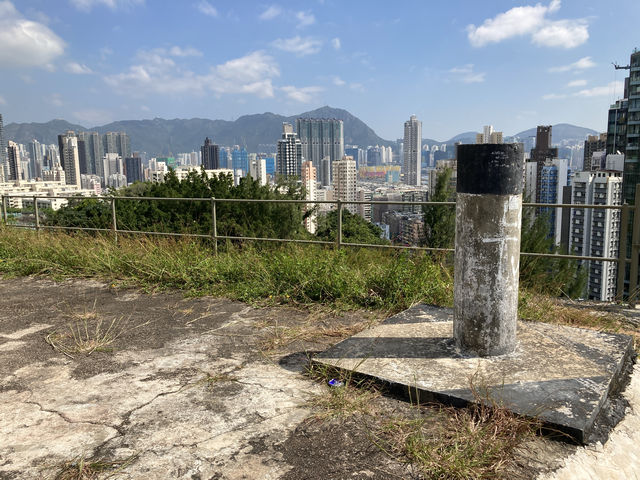

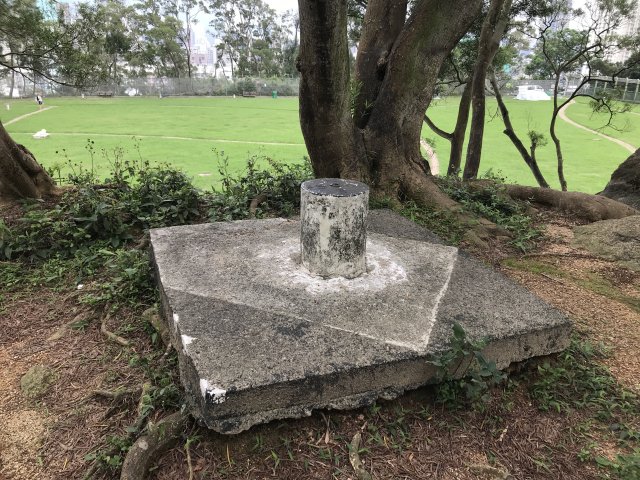

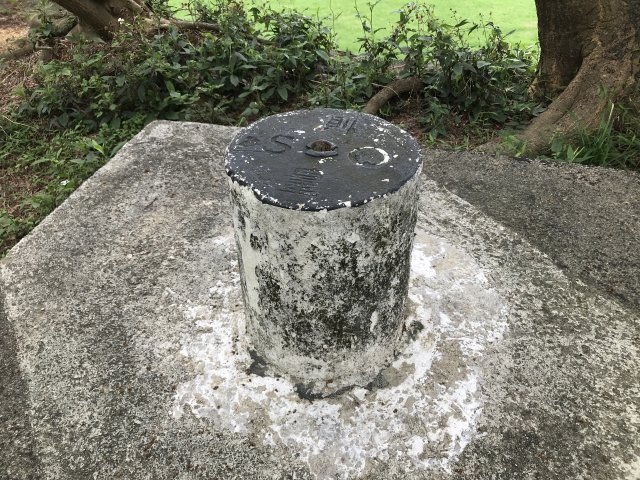

TYPE B 圓柱 0.3-0.4 237 #124 九龍城格仔山 唯一B型標高柱的三角網測站
其餘B型標高柱皆是導線控制點

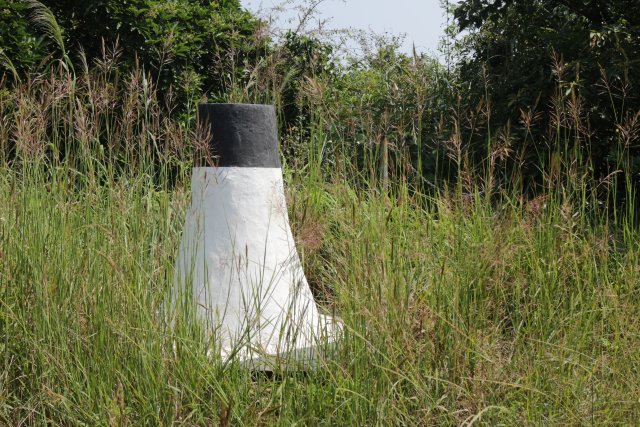

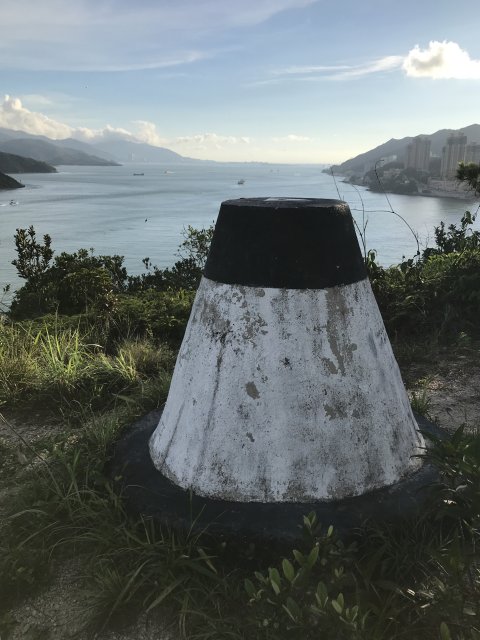

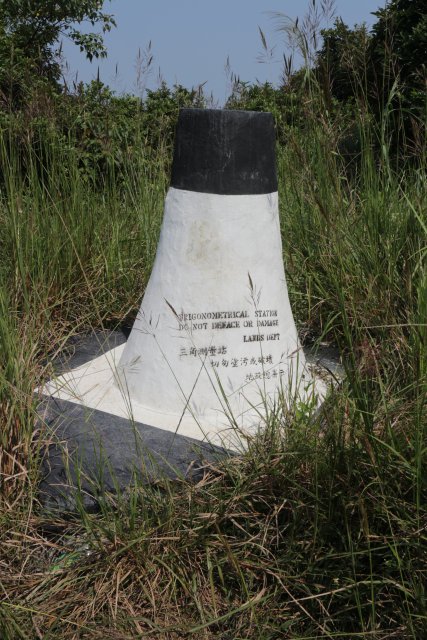

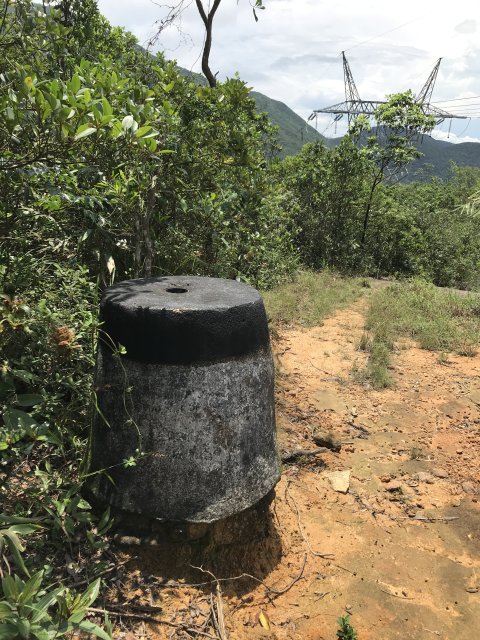

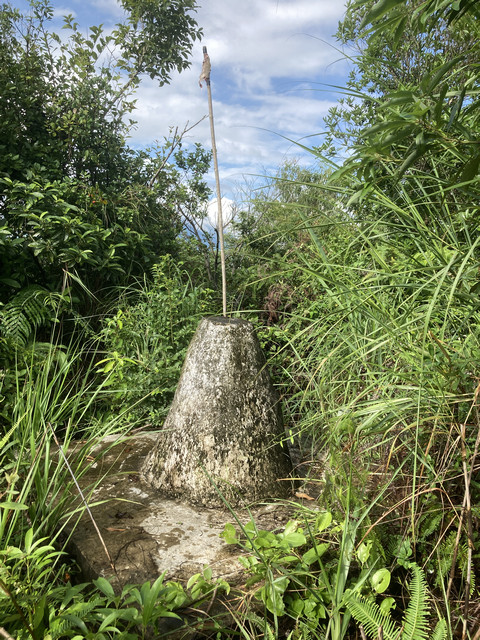

TYPE C 圓錐 >=0.8 5 #1005.01 赤柱聖士提反書院 校園範圍內,公眾不能到達
#1008.02 打爛埕頂

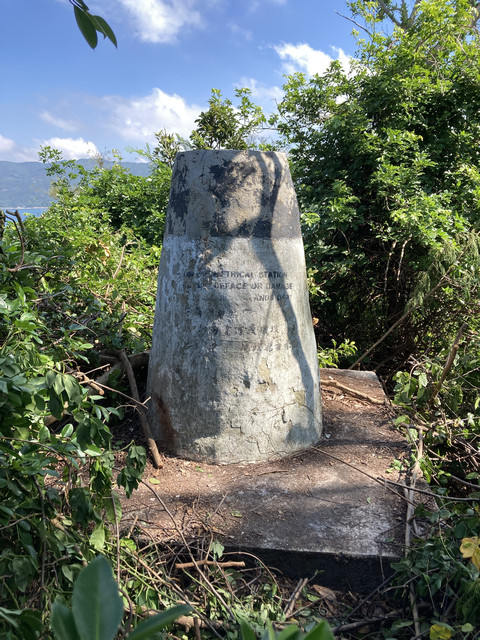

#4010.23 深井東村附近 綽號「深井肥標」

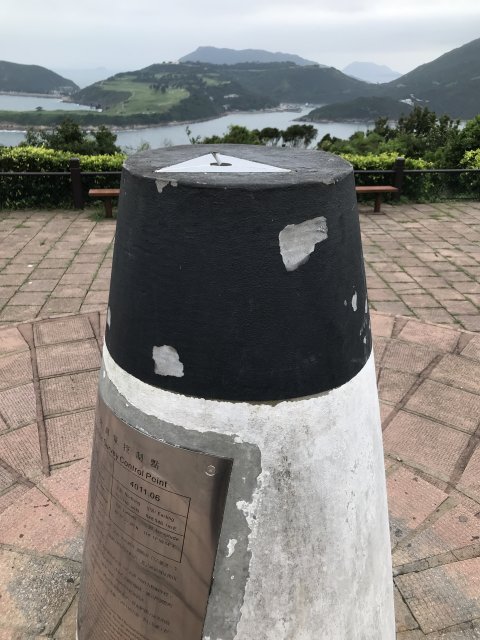

#4011.06 大坑墩
#201 砵甸乍山
TYPE D 圓錐 <0.8 3 #2052.009 大潭郊野公園管理站附近

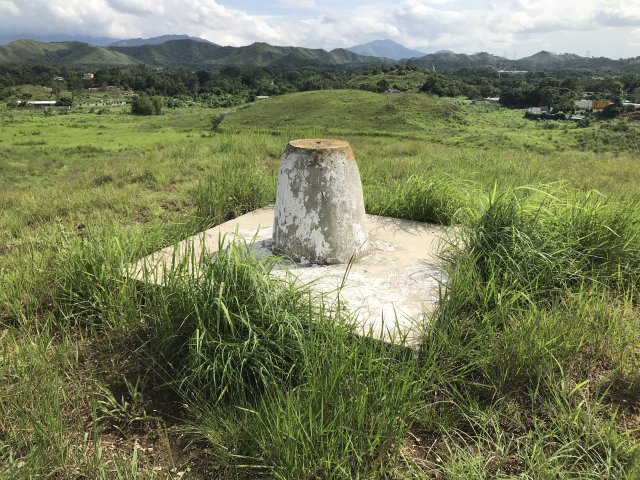

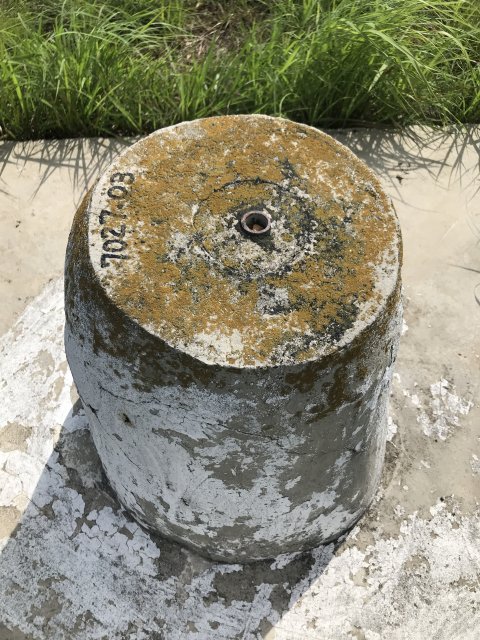

#7027.03 打鼓嶺
#7027.05 恐龍坑

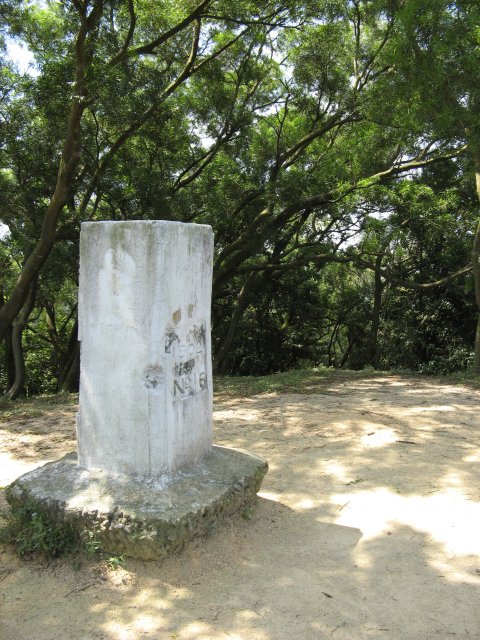

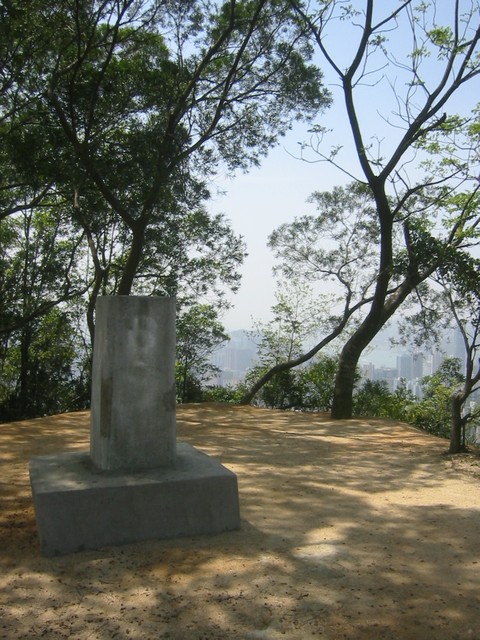

TYPE E 方形 >=0.8 1 #TV111.23 金山 唯一E型標高柱
僭建於KWW 1902界石
相片於2007年拍攝
2009年再到訪時,已添加基座
2020年再到訪時拍攝
TYPE F 方形 <0.8 0

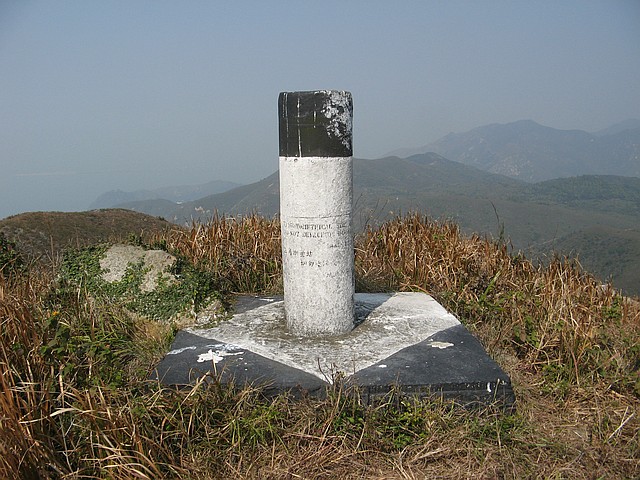

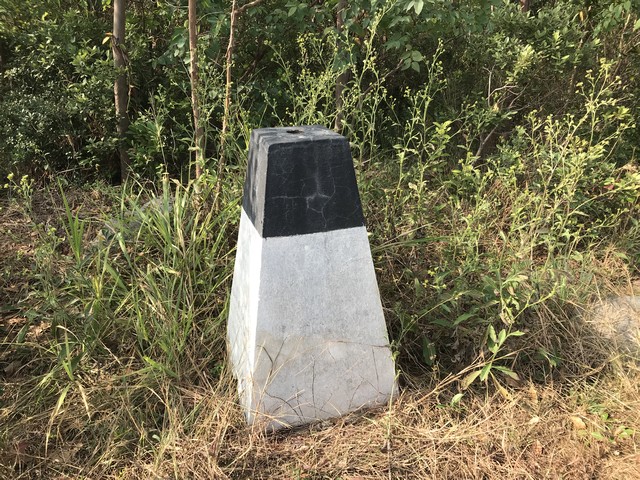

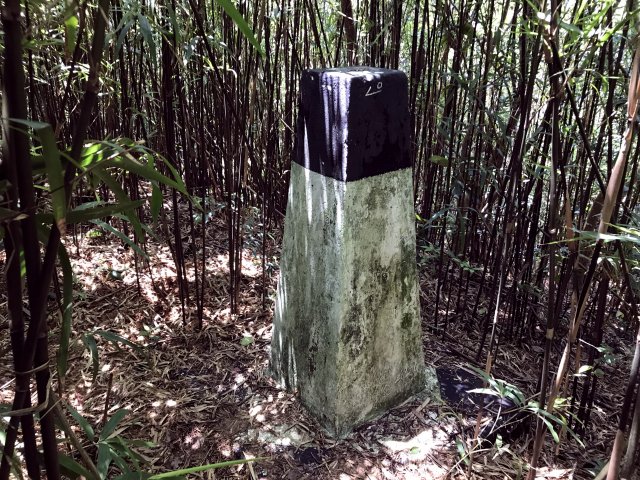

TYPE G 梯形 >=0.8 2 #1015.208.1 摩星嶺
#211 南丫島北角山

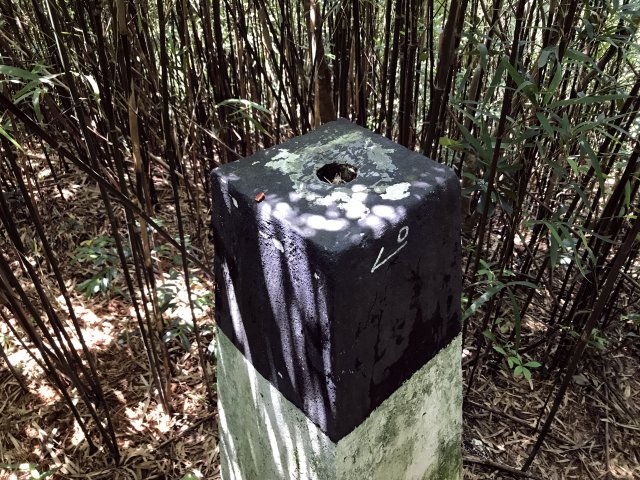

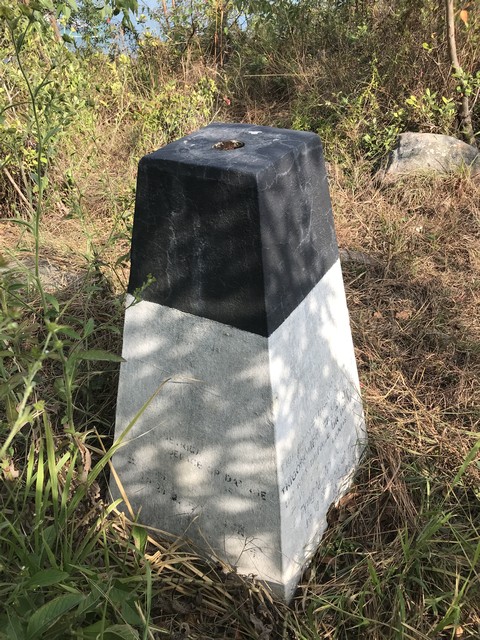

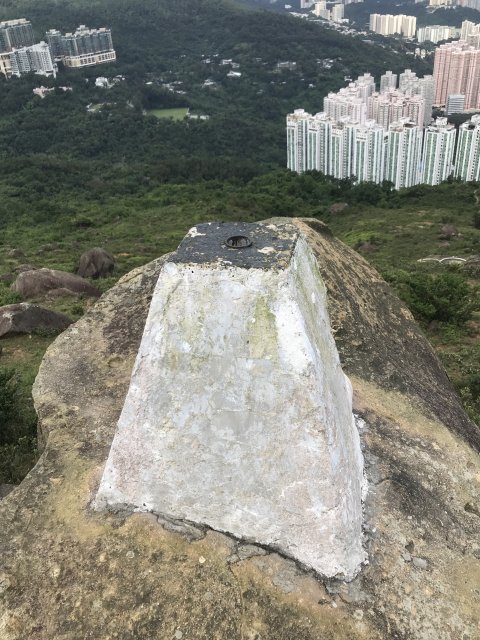

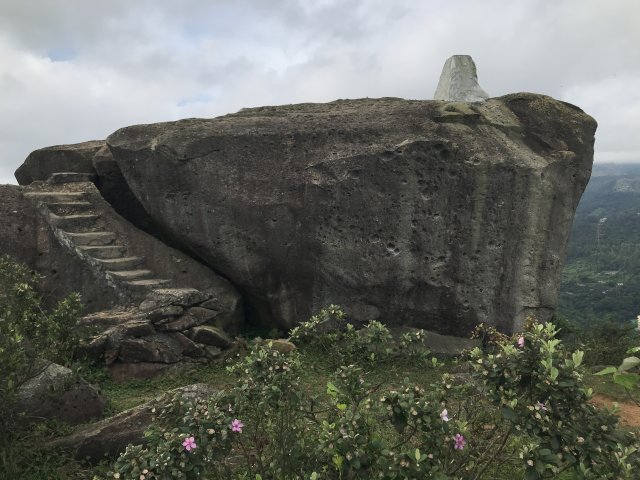

TYPE H 梯形 <0.8 1 #4010.10 荃灣下花山 唯一H型標高柱



測繪處網站亦載有標高柱的規格,有興趣可以看看,日後當遇上標高柱時,只要看看它的基座,便大約知道那個方向是北面。



標高柱之最

雖然大家都曾經和標高柱合照,但部分標高柱是一般人無法到達,例如大帽山頂(禁區)、赤洲(無人無街渡的島嶼)、九龍畢架山編號73及73.3標高柱(雷達站內)。根據2019年的「資料一線通」資料,香港之最「東南西北高低」標高柱分別位於:

名次 #1 #2 #3

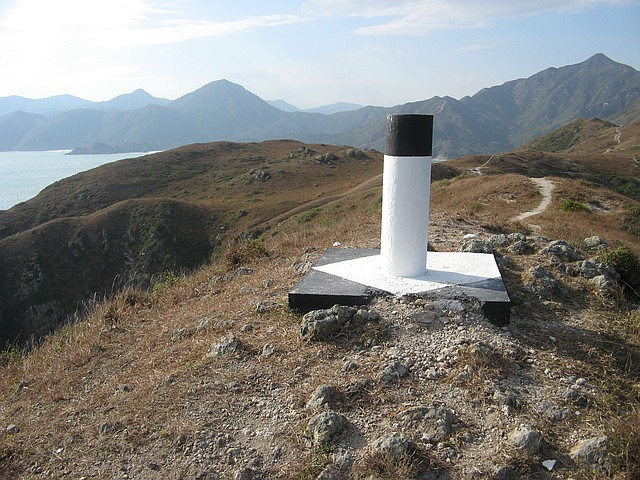

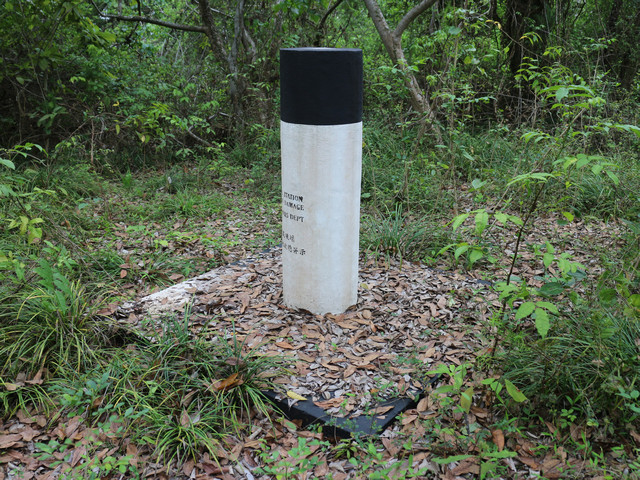

#536 東平洲 #649 西貢大浪咀 #648 黃茅洲

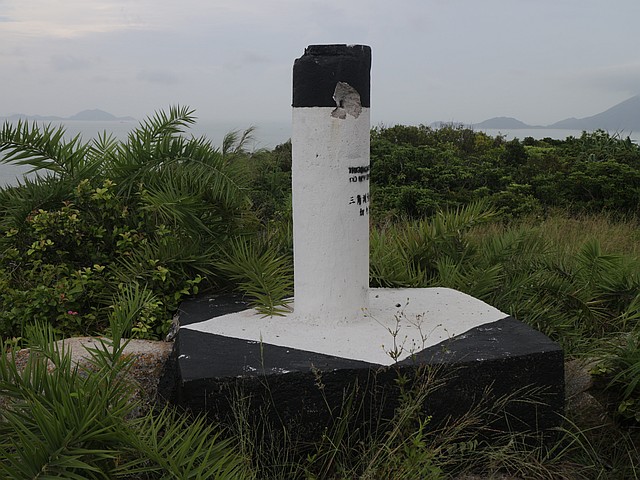

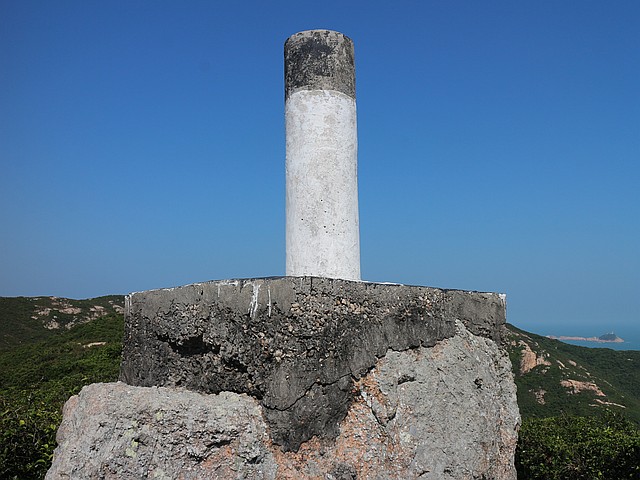

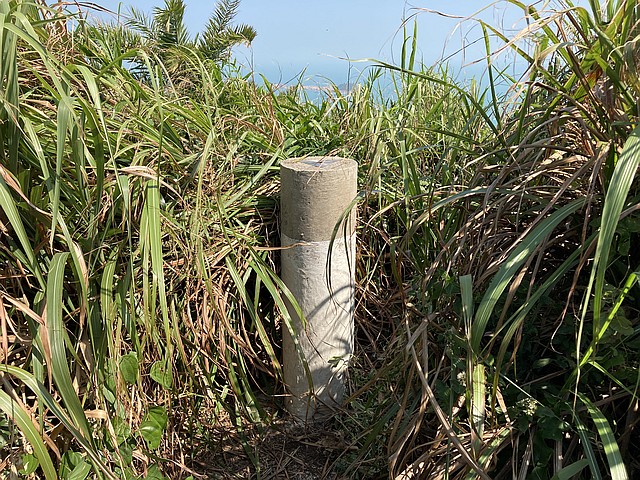

#218 蒲台島牛湖頂 #84 大鴉洲飛機頂 #217 蒲台島東頭頂

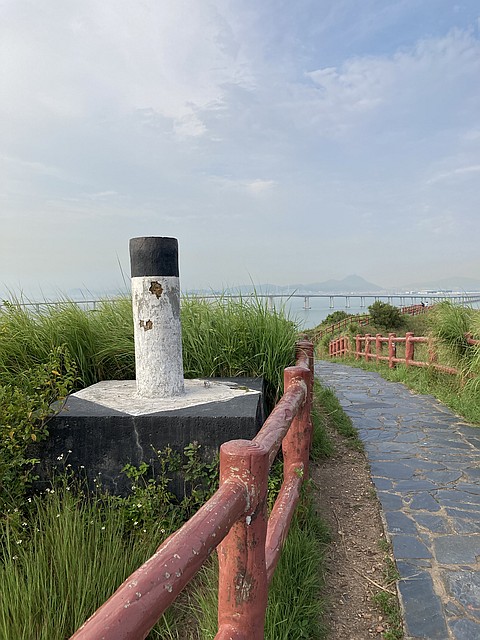

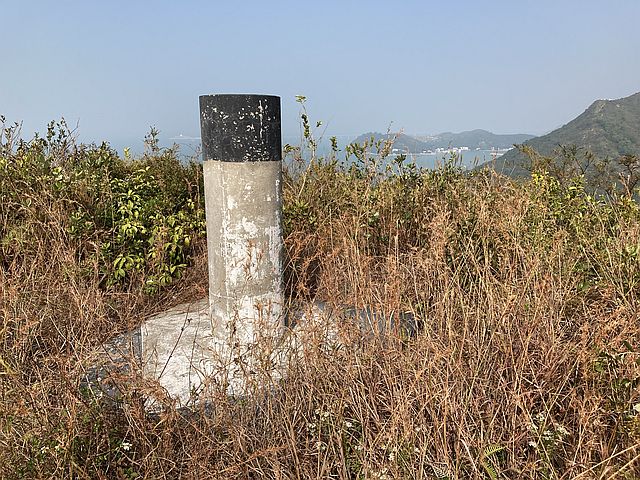

西 #259 二澳雞公山 #86 大澳虎山 #85 大嶼山大磡森

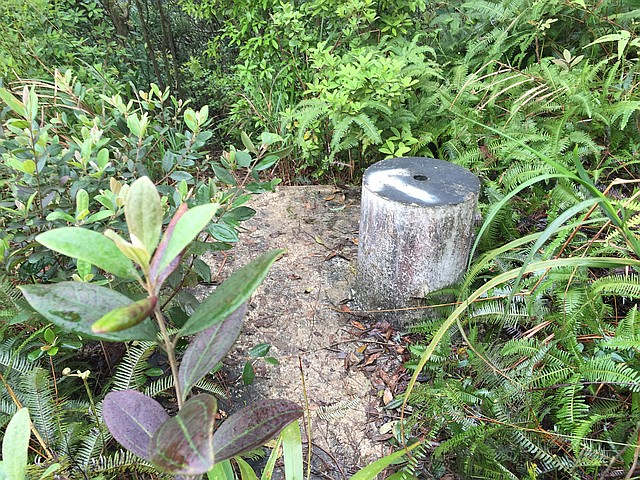

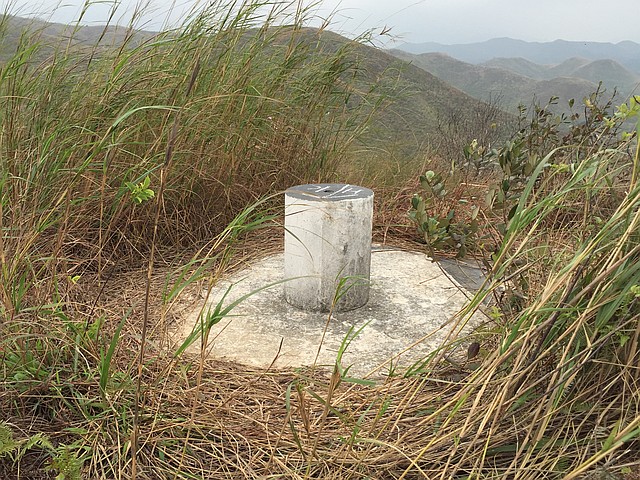

#424 白虎山 #7033.05 新桂田 #7033.01 香園圍

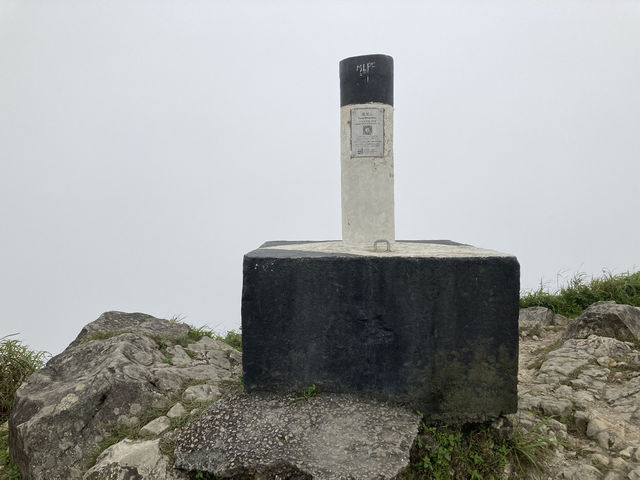

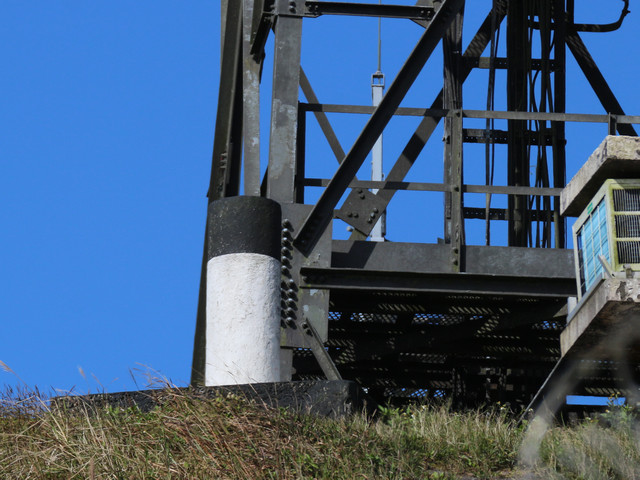

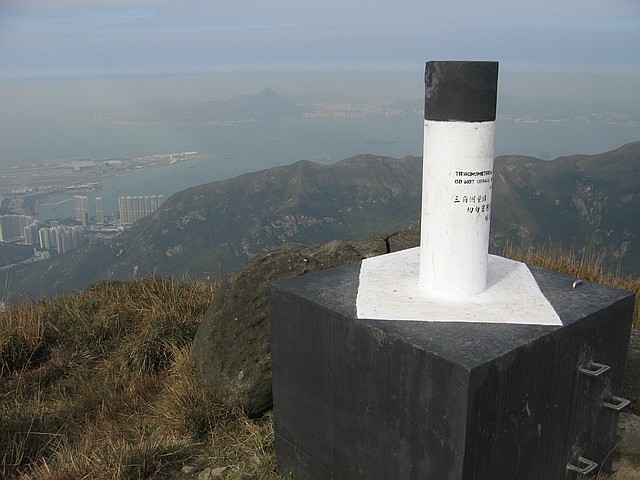

#67.2 大帽山 #87 鳳凰山 #256 大東山

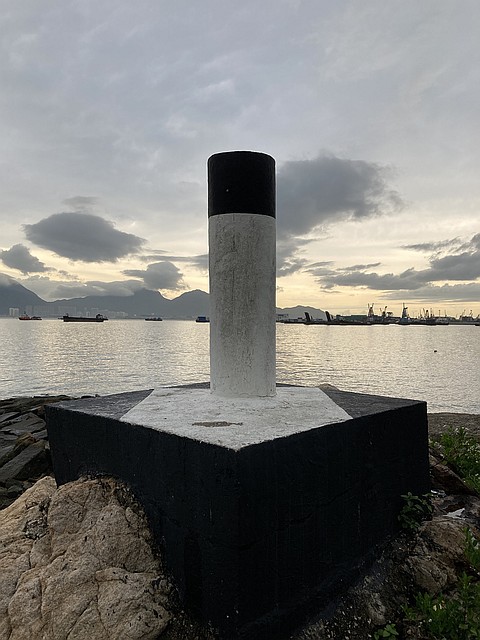

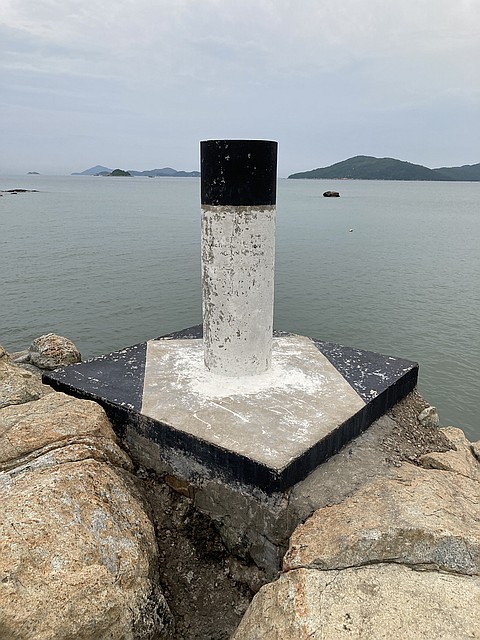

#248 長沙下村 #319 屯門白角 #242 小磨刀



山體高度

郊區地圖標示的山體高度並不包括標高柱的高度,而地政總署測量站摘要內的高度是量度至標高柱頂,所以兩者是有分別。

至於手機GPS系統顯示的高度跟地圖標示的高度不同,可能因為:

  • 手機GPS系統精確度是可以有數米誤差

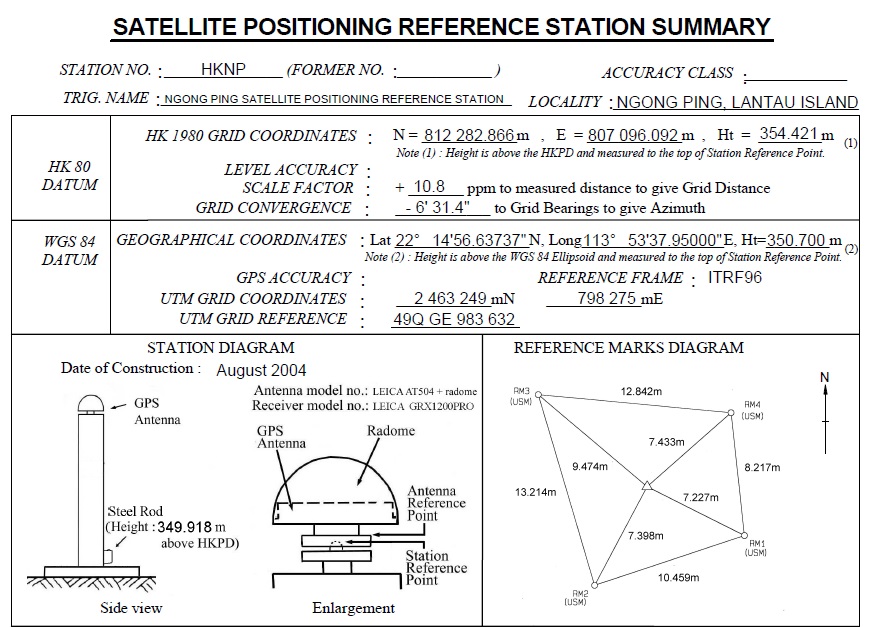

  • 手機的水平基準(WGS84)跟香港水平基準(HKPD)不一樣【參考資料】,而WGS84的高程比HKPD的高程大概高2.4米(在香港西面)至0.4米(在香港東面)【例子一:石碑山GPS連續運行參考站 WGS84比HKPD高大概2.2米;例子二:昂坪GPS連續運行參考站 WGS84比HKPD高大概3.7米】
  • 手機是拿在手上,而非放在地上或標高柱頂部


測量站編號

根據數據字典,現時測量站編號代表:

  • 100以內:一等三角測量站 (73.2、73.3及77.1除外)
  • 100-999、73.2、73.3及77.1:二等三角測量站
  • 1000、4000、7000:導線測量站(Major),有兩個小數點
  • 2000、3000、5000、8000:導線測量站(Minor),有三個小數點
  • 昔日編號(1980’s前豎立的測量站)
    • TV series: 導線測量站(Main) (e.g. TV196.03)
    • SV series: 導線測量站(Minor) (e.g. SV879.12)
  • 另類編號:舊日其他編制(e.g. 1015.TS6, RRP19, etc)

筆者察覺到一等三角測量站編號1至59號似乎是1975年或之前的編號,之後改用了60至99。

而筆者亦察覺到編號100至699號標高柱似乎按地區作區分:

  • 100-199:香港島北及九龍
  • 200-299:香港西南
  • 300-399:新界西北
  • 400-500:新界北
  • 500-599:新界南
  • 600-699:新界東

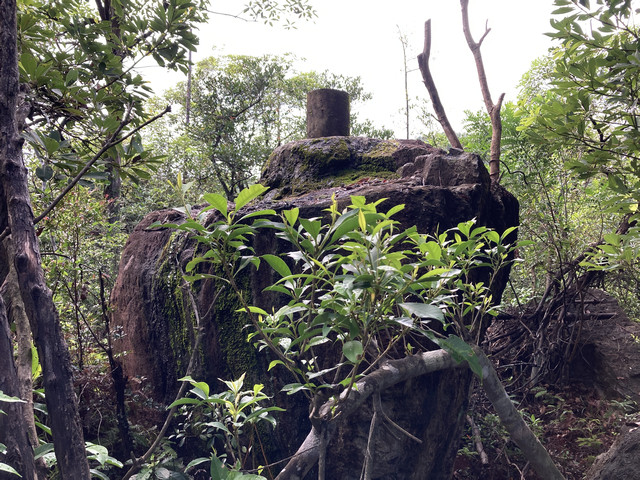

有一支導線測量站的編號是與別不同,叫做「D548」,它應該仍是沿用舊編號,類似的舊編號標高柱已經棄用或重新測量並改用新編號(例如D558牛湖墩D565黃竹洋);D548亦不符合現今的標高柱規格(例如沒有黑白水泥基座,而一些類似的舊編號標高柱亦加建了一個簡單水泥基座,如D519南灣角D521南環)。或許地政總署可能多年都未有到訪或維修D548,所以它仍然沿用舊有編號及外貌。

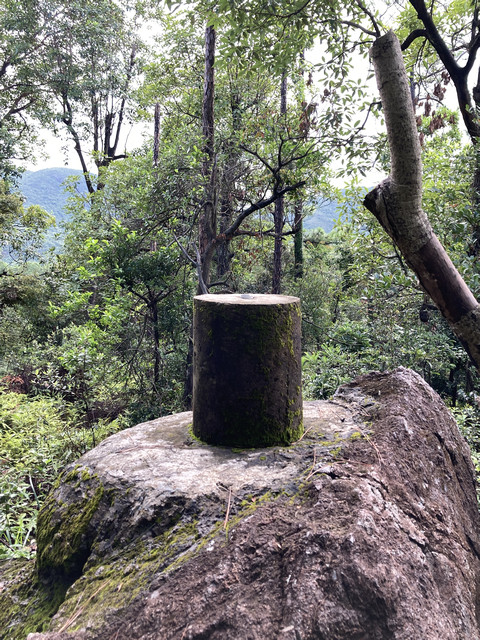

D548



標高柱基座

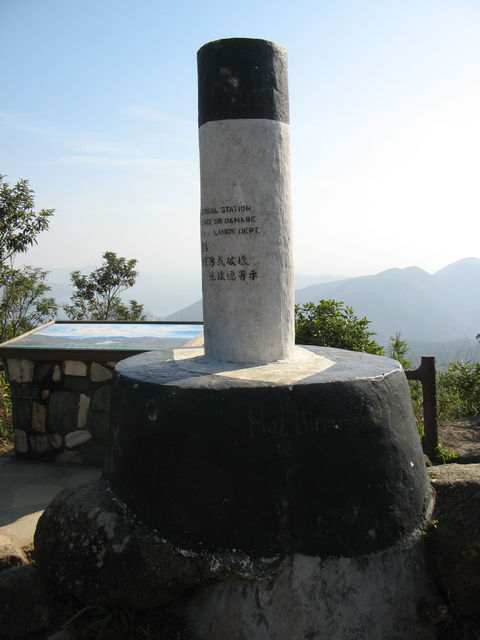

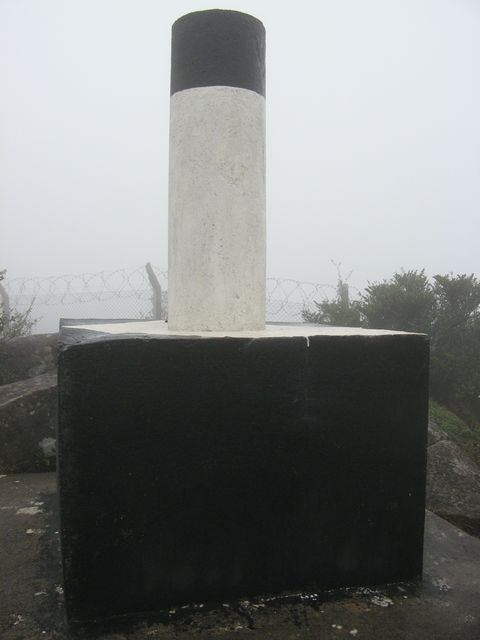

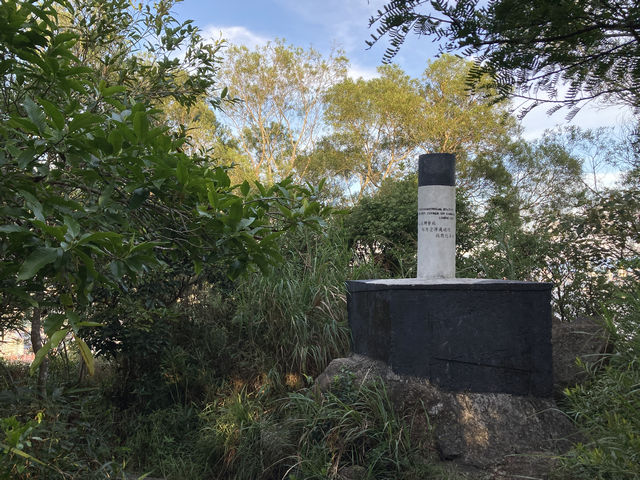

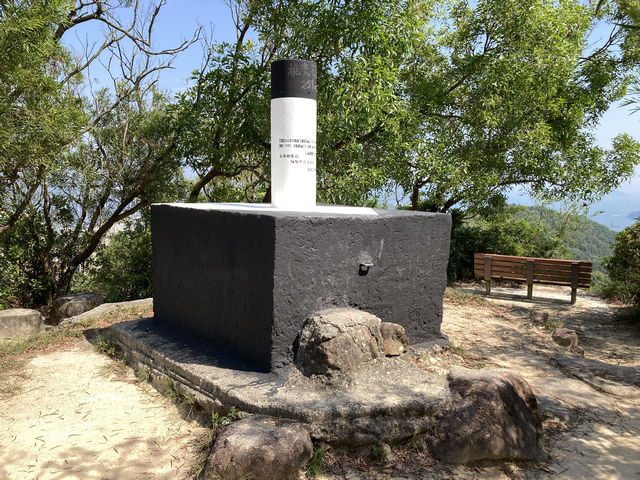

遊走山野間,間中會發現標高柱是建造在一個高高的水泥基座上,除了可以讓標高柱更易被看見之外,為甚麽要花工夫及物料做個基座?

石屋山
大埔滘鹿山
五桂山
青衣三支香南峰

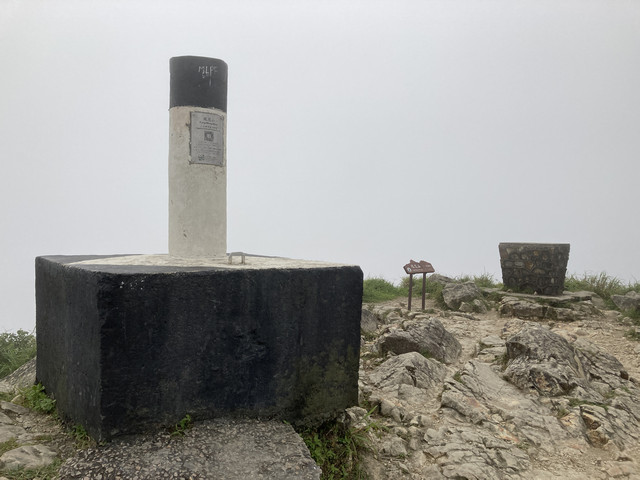

鳳凰山
南沙嶺

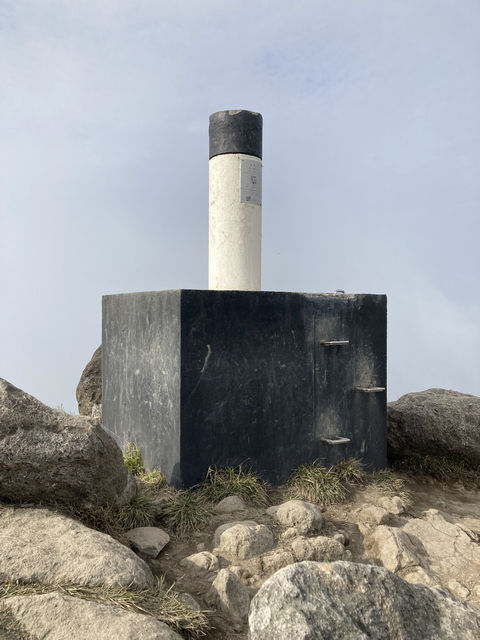

大東山
井頭村

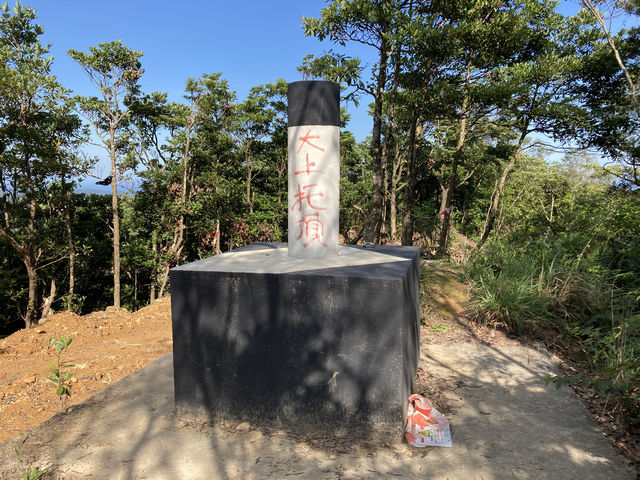

大上托

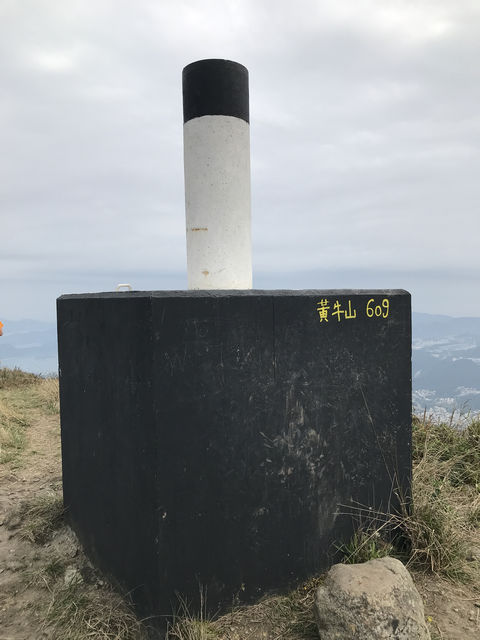

黃牛山
畢拿山



筆者胡亂猜測,部分水泥基座內面可能是藏著一支舊標高柱,原因或許是舊標高柱已經是位於山丘最高點,但又不易移除,只好在舊標高柱上再加建一支標高柱。



特別用途標柱

如果大家有到過大帽山禾塘崗或鴨脷洲假玉桂山(小玉桂山),也許有留意到一些綠色類似標高柱物體,但「大地測量控制站」資料庫卻找不到它們的資料。其實它們都是由測繪處大地測量組建立 ,有着其他用途,有興趣的朋友可以看看筆者找到的資料



標高柱今昔

那麼,現今的黑白標高柱是何時開始出現?之前標高柱又是什麼樣子?筆者嘗試找了些資料供大家參考,有興趣的朋友可以花點時間看看。



標高柱資料檔案

根據2022年的「資料一線通」,筆者製作一個現役標高柱資料檔案,檔案包含「資料一線通」內所有「A」-「F」型標高柱,有興趣的朋友可以:

  1. 下載「標高柱資料檔案
  2. 瀏覽地政總署的「地理位置標記工具」網頁
  3. 於網頁內的「功能表」選擇「匯入數據」
  4. 於「檔案」欄選取於步驟(1)下載的「標高柱資料檔案」

上述檔案亦可以用「Google Earth」開啓,Google Earth提供桌面應用程式版、Android版、iOS版及網頁版,但Google Earth顯示的資料不及地政總署的數碼地圖仔細。

參考昔日測量圖及過往行蹤,筆者記錄了一些昔日三角測量站位置及編號供有興趣的朋友參考。



上山已經不易,在山上豎立、維修及保養符合規格的標高柱更不容易,當大家在山上「Kill標」時,請愛惜標高柱,切勿破壞或塗污。
